Заміна друкуючої головки

Якщо якість друку не покращується навіть після обслуговування, наприклад чищення, замініть друкуючу головку.

Процедура заміни

Якщо потрібно замінити друкуючу головку, виконайте наведену нижче процедуру.

Дивитися відеоролик

Важливо

  • Не торкайтеся електричних контактів (A) і сопла друкуючої головки (B) на друкуючій головці. У разі їх торкання можливі помилки друку принтера.

  • Замініть друкуючу головку одразу та не залишайте на принтер без друкуючої головки.

  1. Перевірте, чи ввімкнуто принтер.

  2. Виберіть пункт (Настроювання) на екрані ПОЧАТОК.

    З’явиться екран меню настроювання.

  3. Виберіть пункт Обслуговування (Maintenance).

    З’явиться екран Обслуговування (Maintenance).

  4. Виберіть пункт Заміна друкуючої головки (Head Replacement).

    З’явиться екран підтвердження.

  5. Виберіть пункт Пуск (Start).

  6. Відкрийте модуль сканування / кришку (C).

    Важливо

    • Якщо чорнила потраплять на друкуючу головку та/або всередину принтера, перед установленням витріть чорнила м'якою тканиною, змоченою у воді. Під час заміни друкуючої головки будьте обережні, щоб чорнила не потрапили на одежу та навколишні предмети.

    • Не торкайтеся металевих деталей та інших компонентів усередині принтера.

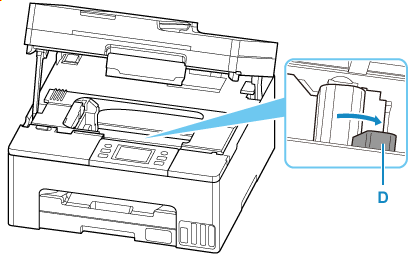

  7. Поверніть важілець чорнильного клапана (D) праворуч.

  8. Коли з’явиться повідомлення про завершення, виберіть пункт OK.

    Тримач друкуючої головки (E) переміститься.

    Увага!

    • Не перешкоджайте руху тримача друкуючої головки та не рухайте його силоміць під час роботи тримача друкуючої головки. Не торкайтеся тримача друкуючої головки до його повної зупинки.

  9. Видаліть друкуючу головку.

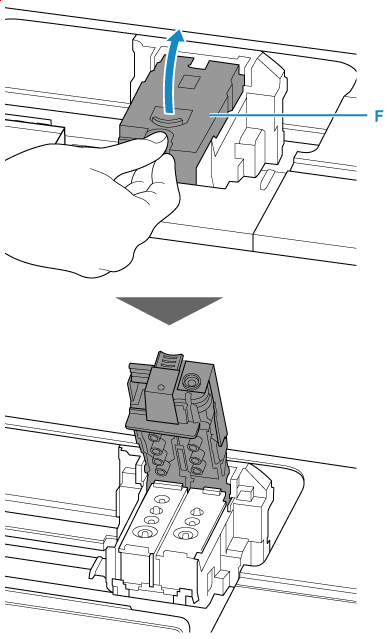

    1. Натисніть на язички та відкрийте кришку фіксації друкуючої головки (F).

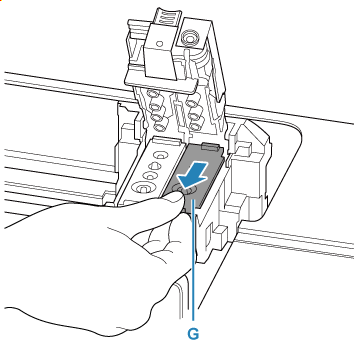

    2. Потягніть друкуючу головку (G) і трохи нахиліть її до себе.

    3. Вийміть друкуючу головку.

    Важливо

    • Поводьтеся з друкуючою головкою обережно, щоб уникнути забруднення одягу або робочого місця.

  10. Підготуйте нову друкуючу головку.

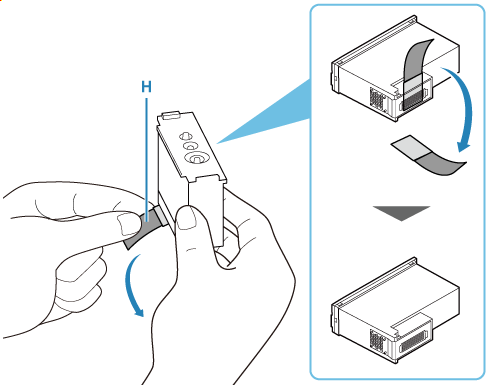

    Обережно видаліть захисну стрічку (H).

    Важливо

    • Не торкайтеся електричних контактів і сопла друкуючої головки на друкуючій головці. У разі їх торкання можливі помилки друку принтера.

  11. Установіть друкуючу головку.

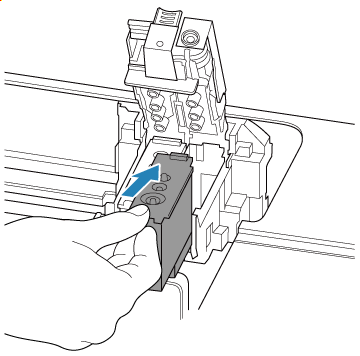

    1. Вставте нову друкуючу головку у тримач друкуючої головки.

      Установіть друкуючу головку C (для кольорових чорнил) у лівий тримач друкуючої головки, а друкуючу головку B (для чорних чорнил) — у правий тримач друкуючої головки.

      Обов'язково перевірте етикетку та встановіть друкуючі головки належним чином.

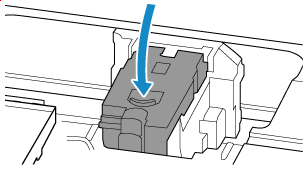

    2. Закрийте кришку фіксації друкуючої головки, щоб зафіксувати друкуючу головку на місці.

      Натискайте кришку фіксації друкуючої головки, доки не почуєте клацання.

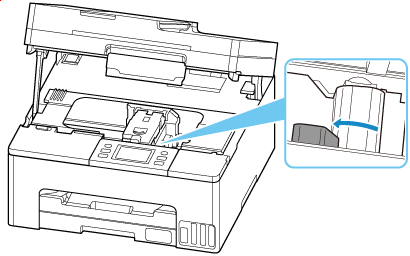

  12. Поверніть важілець чорнильного клапана ліворуч.

  13. Закрийте модуль сканування / кришку.

    Щоб закрити модуль сканування / кришку, один раз підніміть її, а потім обережно опустіть.

    Примітка
